3M中空玻璃微球的物性
* 形狀

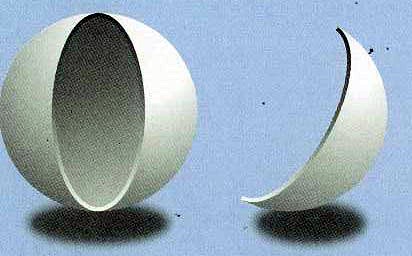

壁薄的單個空心球體

u       降低密度，減輕重量

u       粘度低、提高流動性

u       成本經濟，部分取代樹脂

u       不吸收樹脂、高填充率

u       優秀的隔音性能

u       低熱傳導係數（0.003-0.01BTU/in.hr. ℉），隔熱作用

u       低介電常數(1.2-2.0)

u       減少收縮降低翹曲，增加產品尺寸穩定性

u       防止開裂

u       防止玻纖外露

* 成分

碱石灰硼硅酸鹽玻璃

* 水溶性

不溶于水

* 顏色

純白色

* 密度

0.125-0.60g/cc

* 抗壓強度

1.72MPa – 124.02 MPa

* 粒徑

15-120um

* 軟化溫度

600 ℃

3M 玻璃微球普通系列（碱石灰硼硅酸鹽玻璃）

等級

抗壓強度（MPa）

抗壓強度（psi）

真實密度

粒徑（um）

顏色

90%   存留

90%   存留

(g/cc)

中間

最大

K1

1.72

250

0.125

65

120

純白色

K15

2.07

300

0.15

60

115

純白色

K20

3.45

500

0.2

65

120

純白色

K25

5.17

750

0.25

55

105

純白色

K37

20.67

3000

0.37

40

85

純白色

K46

41.34

6000

0.46

40

80

純白色

 S15

2.07

300

0.15

55

95

純白色

S22

2.76

400

0.22

35

75

純白色

S32

13.78

2000

0.32

40

80

純白色

S38

27.56

4000

0.38

40

85

純白色

S38HS

37.9

5500

0.38

40

85

純白色

S60

68.9

10000

0.6

55

65

純白色

S60HS

124.02

18000

0.6

50

60

純白色
