光化学反应仪 PhchemIII型

--------------------------------------------------------------------------------

Phchem系列光化学反应仪可提供分析反应产物和自由基的样品，测定反应动力学常数，测定量子产率等，广泛应用化学合成、环境保护以及生命科学等研究领域。主要用于研究气相或液相介质、固定或流动体系、紫外光或模拟可见光照、以及反应容器是否负载TiO2光催化剂等条件下的光化学反应。此反应仪的出现大大加快了实验步伐，实现多个平行样的反应，提高了实验效率，有效保证实验条件的一致性。



配置如下：

1. 光源装置

★ 汞灯电源的控制器为控制300W、500W高压汞灯的工作条件，功率可调，操作方便简单。

★ 氙灯电源的电器控制器为控制500W或1000W氙灯的工作条件，功率可调，操作方便简单。

★ 选取所需功率的汞灯或氙灯于石英冷阱内，冷阱通入冷却水以除去灯发出的热量。注意进水端有细管直通冷阱底部。

★ 石英冷阱有效长度为230mm，夹层厚6mm ，内径 Ф为32mm。

★ 开灯前需先开石英冷阱冷却水，关灯 5分钟后再关冷却水。

★ 冷却水流速控制在使流出水的温度比进水低 3℃以下，刚打开冷却水时水流速度应由慢到快，防止进水太快而使细进水管断裂。

★ 光源装置置于旋转装置或反应容器中央。



2.旋转装置

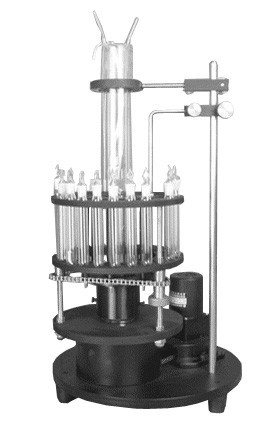

旋转装置见示意图：







★ 旋转部位由在同一轴心的上、中、下圆盘组成，上盘和中盘用户可按石英试管大小选定。插入 50ml、25ml、10ml试管。

★ 在上盘高度不变时，调节中、下盘间支撑螺杆上的旋钮可同步升降中盘的高度，即改变石英试管光照的范围。

★ 底盘上的电机带动转盘以每分钟 4±1圈速度绕灯旋转。



3.滤光装置

如需特定波长的光进行实验，可利用本装置滤光。

★ 该装置为六面体支架， 位于石英冷阱周围的上、中转盘之间。 可按需要插入滤光片的品种（选取特定波长的光） 和数量（决定光的强度）。 未插滤光片的位置可插入金属片，以档住灯光。

★ 本装置选配的滤光片透光率见图2，面积为42.5mm × 128mm，厚度1-3mm。透过主波长的光在365nm附近，与 中压汞灯发出的谱线相同。用户如果需要能提供特种波长的滤光片，本厂可代为联系加工







图2 ZWB2 滤光片透光率





4. 石英试管

★ 具塞石英试管作为反应容器，盛反应溶液用，有 10ml、25ml和50ml三种。

★ 石英试管的原材料为优质石英玻璃，对波长小于 300nm光线的透过率为78%以上。

★ 可配通气出气接头。



5.选配冷却水循环机

★冷却水循环装置可实现-20℃~100℃的精确控温。



6.操作步骤

确定所用石英试管的大小，调整装置上配套的上、下转盘。

★ 连接主体箱和 控制器 →开冷却水→按照 汞灯（或氙灯）电器控制器的顺序设置工作条件。

★ 迅速将石英试管插入上转盘，开灯使之围绕光源转动。到达光照的时间迅速取下试管。

★ 光照完毕，关灯 5分钟后关冷却水。
