结构简介

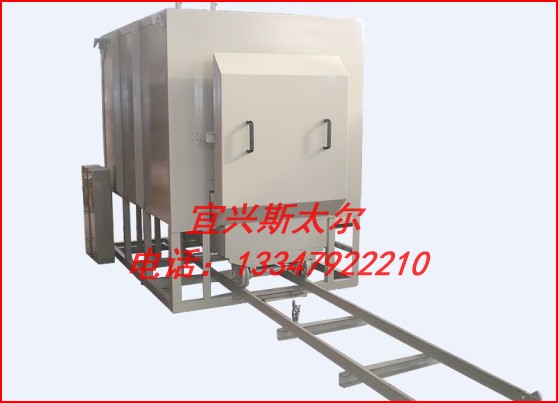

电炉为高温节能型台车式炉。主要由以下部份组成：
炉体1台
台车2部
硅碳棒加热系统1套
程序温度控制系统1套
台车炉采用U型硅碳棒两侧加热，炉衬采用高铝、高铝聚轻+1400型轻质莫来石+1200型轻质莫来石+硅藻土砖+耐火纤维组合节能保温结构，具有优良的节能性能。电炉两端设有手动升降的炉门，采用程序控温，可以按客户的工艺编入多达30段程序加热曲线，工艺编入方便、灵活，适应性广。采用三相移相调压工作方式，移相调压采用了先进的西门子触发集成电路，工作稳定可靠，抗电网干扰性好。电炉制造精细、美观。经纬电炉有限公司将为用户提供技术先进的产品和优质的售后服务。


2. 技术参数
炉型：1台炉体、1台程序温度控制柜。炉膛结构：炉顶采用拱形拼装结构，强度好不易开裂。炉墙采用高铝聚轻异形砖拼砌而成。台车面砖采用高铝。控制系统组成：电流表、电压表、可编程序智能仪表、可控硅移相调压、超温报警指示灯、按扭。
2.1  炉膛尺寸：2000深×1000宽×1000高（mm）
2.2  额定温度：1380℃（以测温环为准），长期使用1300℃
2.3  空炉升温时间：8小时左右
2.4  额定功率：160KW
2.5  工作电源：3P-380V
2.6  控温点数：2区2点，热电偶插装在炉膛的顶部，热电偶分度号为S型，2支
2.7  仪表控温精度：±2℃（稳态后）、30段可编程序智能仪表
2.8  加热元件：U形硅碳棒φ20×1000热端×450冷端×60，24支，接法4并星形。
2.9  控温方式：可编程程序控制，工艺加热结束自动停止加热，调压方式：三相移相调压，采用西门子集成电路触发技术，温控表采用厦门宇电表，现场安装用电源线由客户提供。
2.10  耐火保温结构：
高铝、高铝聚轻+1400型轻质莫+1200型轻质莫来石+硅藻土砖+耐火纤维组合节能保温结构，台车面砖：高铝制品。
2.11 台车及炉门：台车进出及炉门升降均为手动,。
2.12 表面温升：    <50℃
