LS120 UV Energy Meter
使用说明书V2
LS120可同时测量UV能量，UV强度及温度。用于：
? vwin平台怎么样
传送带上检测紫外线固化装置的UV能量和温度
? 检测UV灯是否发生光强衰减
? UV紫外线干燥机，曝光机，印刷机等机器设备上的UV强度测量和温度测量
一：LS120参数
仪器适用： 用于测量紫外线固化过程中的光强度，能量，温度
光谱范围： 320nm --- 390 nm λp = 365nm
功率测量范围： 0 --- 2000 mW/cm2
功率分辨率： 0.1 mW/cm2
能量测量范围： 0 --- 999999mJ/cm2
能量测量精度： ± 10% , ± 5%典型的
温度测量范围： -55°C --- +125°C
取样速度： 2048次/秒
功率数据存储间隔：256次/秒
温度数据存储间隔：16次/秒
记录周期： 240秒
仪器电源： 2节 AAA碱性干电池
显示： 240*160点阵LCD
仪器尺寸： 直径120mm * 厚度13 mm
仪器重量：327 g
二：按键操作
1．参数设置
在关机状态下，长按“POWER” ，进入设置模式：
在设置模式下“SELECT”键为选择功能，“POWER”键为确认功能。
A: Trigger mode (触发模式)选择开启测量的模式（Auto，Manual）:
Auto(自动)模式下，当功率值大于一个选定的触发门限值后自动开启测量，当小于这一触发门限值后，自动停止测量。(由于记录时间只有4分钟，对于一些vwin平台怎么样
非常长，需要空运行很长一段时间才到达UV测量的场合，可以选用“AUTO”模式)
Manual(手动)，手动按“POWER”键确定测量开始和测量结束。
如选择Auto模式并按“POWER”键确认，进入Trigger Power，设置触发门限,触发门限的范围（0.5mW/cm2 – 5mW/cm2）,“SELECT”选择门限值大小，“POWER”确认。
B: Smooth(平滑处理)
如果UV灯管采用交流供电，交流电的频率会影响到功率测量，这样就需要进行平滑处理。
OFF： 不进行平滑处理，直流供电的UV灯，可以用此选项
50HZ： 50HZ的交流电，可以选此选项
60HZ： 60HZ的交流电，需选此选项
出厂的默认设置：
Trigger mode： Manual
Smooth: 50HZ
2． 开机/关机
关机状态下，短按“POWER”键为开机操作。
在开机模式，并在测量模式为“STOP”的状态下，长按“POWER”键关机。
测量模式为“STOP”的情况下，无任何操作，3分钟自动关机。重新开机，显示上次关机前的测量结果。
在“ready”状态下，最长50分钟的等待时间（注：测量记录时间最长为4分钟）。

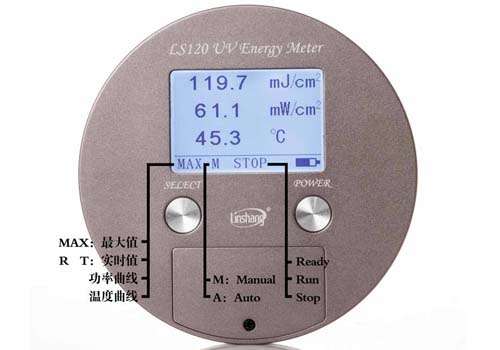

3． 测量模式
在测量模式下，仪器运行有三种状态
READY: 准备模式，在自动触发模式下，此状态表示仪器正在等待触发。
RUN: 采集模式，仪器正在数据采集过程中。
STOP: 停止模式，仪器数据采集结束。
在测量模式下，“SELECT”键可以选择4种显示模式：
MAX: 最大值（包括能量，功率，温度的最大值）
RT： 实时值（包括时间，功率，温度）
功率曲线：测量过程的功率曲线（只在STOP状态下可以查看）
温度曲线：测量过程的温度曲线（只在STOP状态下可以查看）
? 开机后，仪器显示上次的测量结果，仪器运行状态为STOP。按SELECT键，可查看最大值，实时值，功率曲线和温度曲线。
? 在RUN状态下，短按POWER键，测量结束，进入STOP状态。
? 在STOP状态下，短按POWER键，提示“A New Measurement ? YES/NO ”（ 一次新测量？是/否 ）， 按SELECT，重新开始一次新测量，上次测量数据值被删除。
4． USB通讯
仪器具有4分钟数据记录功能。
记录周期： 240秒
功率数据存储间隔：256个数据/秒 ,最多61440个功率记录数据.
温度数据存储间隔：16次/秒 ,最多3840个温度数据
通过ＰＣ软件，在STOP模式下，可以读取仪器中所有的记录数据，并可显示曲线，导出数据到EXCEL，打印报表等操作。
三：仪器的PC软件
仪器配备USB通讯口，插上USB线，打开专用PC软件，即可连接电脑，读取仪器中的数据。软件具有参数配置，数据读取，紫外功率曲线，温度曲线，导出紫外功率数据到EXCEL，导出温度数据到EXCEL，报表生成功能。
需要特别说明的是报表生成及打印功能，对于测试测数据，软件可以自动生成报表，并可打印，如装了PDF的打印机，可打印成PDF格式的电子版本报告。方便测试数据的记录和存档。
仪器的USB通讯无需驱动程序，直接插入电脑，即可实现数据读取（仪器第一次插入电脑USB口，电脑会提示重新启动来自动装入驱动程序）。目前软件支持Windows XP 和 windows vista。
四：仪器特点
1.真正的智能UV能量计，大液晶直接显示温度及强度曲线。
2.USB 接口，电脑软件可读取详细记录数据，进行曲线分析及打印输出测试报告。
3.高精度快速响应温度探测器，真正动态测量固化机中的实际温度。
4.内置隔热片，耐高温设计，可长时间运行在100摄氏度的环境中。
5.仪器内置大容量记忆体，可记录多达6万条功率数据，3800条温度数据。
6.存储数据掉电不丢失，开机自动显示上次的测试数据，需要手动才可删除测试数据。
7.高准确度，通过并获得多家权威检测机构的检测证书。
8.内置计时器，可精确记录UV固化时间的长短。
五：测量及注意事项
1.仪器探头接收窗口（在仪器背面）正对紫外光源。
2.不使用时，请长按“POWER”键关机。
3.避免与腐蚀性物品接触、远离高湿的环境。
4.关机后请将其放入专用包装内，妥善保管。
5.建议校验的周期为一年，公司有标准光源，提供调校服务。（开机界面有上次的效验时间显示，Calibration：****）
6.由于紫外线探头对湿度变化很灵敏，所以保存的环境很重要。长时间不用本仪器时，请务必把仪器保存于干燥的环境中。
六：服务
生产制造商：深圳市林上科技有限公司
公司网址: www.lstek.cn
产品网站：http://www.lstek.cn/Product/LS120.html
联系电话：0755-27860706/13528820043 联系人：陈小姐
