紫外光学玻璃
由于紫外光学技术的发展，对玻璃的紫外光学性能提出了各种要求，有的要透过一定波长范围的紫外光，有的要吸收一定波长范围的紫外光，并对玻璃的化学稳定性和热稳定性提出一定要求。

透紫外线玻璃分为透紫外黑色玻璃和无色透明紫外玻璃，具有良好的透紫外线性能，其分为长波与短波，能滤掉可见光，透过范围为1~400nm。主要应用于地质勘测、无损检测、医用分析仪器、紫外灯光源滤色片等等。

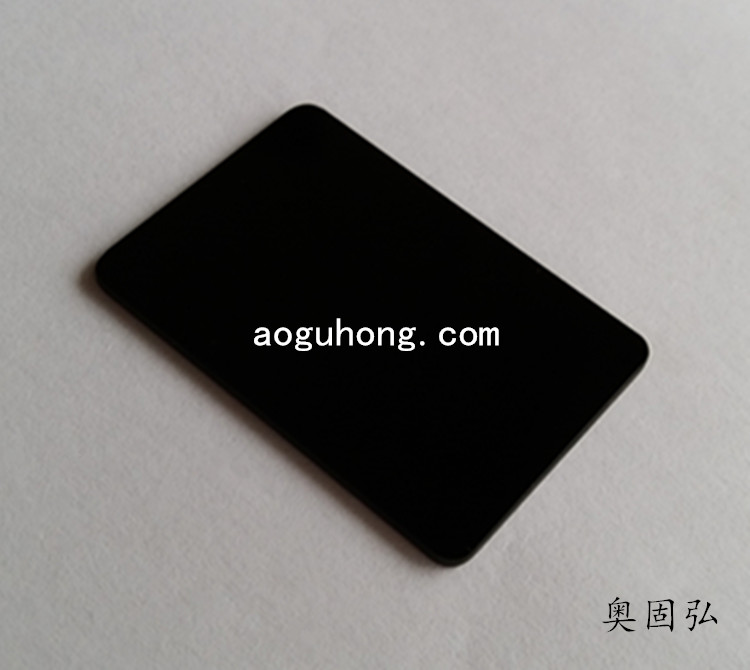

黑色透紫外玻璃是指几乎全部吸收可见光，能透过紫外线的一组玻璃。一般简称紫外玻璃，以ZWB命名，它有三种牌号，以序号排列：ZWB1、ZWB2、ZWB3，（310nm/365nm/254nm
)

黑色紫外玻璃通常与紫外光源汞灯配合使用，汞灯在254nm、313nm和365nm处有三个较强的峰值，三种紫外玻璃相应于透过以上波长范围。

黑色透紫外玻璃光谱特性
牌号  样品厚度/mm  光谱特性
ZWB1  1.0  透过峰值在313nm左右，τ≥81%
ZWB2  1.0  透过峰值在365nm处，τ≥86%
ZWB3  2.0  254nm有比较高的透过，τ≥40%


对ZWB1和ZWB3要求透过短波紫外线，基础玻璃采用磷酸盐玻璃。为了提高紫外透过，同时引用还原剂，如：糖、酒石酸等，使存在的微量杂质Fe3+还原成Fe2+，减少紫外吸收。


无色紫外截止型玻璃全部透过可见光，在紫外光部分有不同的截止波长和透过界限波长，是截止型玻璃，以无色玻璃WB命名。透过界限波长数值作为玻璃的序号，例：玻璃的透过界限波长λij为210nm，命名为WB210，6个牌号分别是WB210、WB230、WB280、WB310、WB350、WB380。
