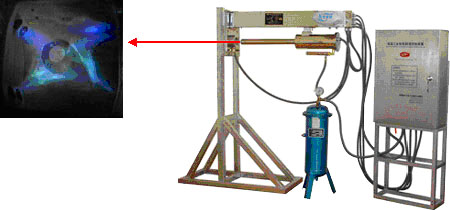

QA-FL790型内窥式窑炉看火高温工业电视设备是运用于高温环境的特种闭路电视设备。尤其适用于玻璃厂炉膛看火工业高温炉上（炉壁厚度在600mm左右）。在不宜采用水冷却的情况下(北方，水资源缺乏且冬天水管易爆裂的地区)使用更为广泛。

对燃油，燃煤，燃气炉该设备只用压缩空气，不用水，可将摄像镜头直接伸至窑炉内(2000℃以下)连续实时地监视炉内物料加热、退火、垃圾焚烧燃烧状况及煤渣的燃烧火焰形状。

针对气流分布的科学设计，在镜头前形成旋转风幕，增加了风幕的强度和吹扫面积，有效的制止了炉内灰尘与镜头物镜的接触，达到了较好的抗灰防尘效果。使系统设备可以在基本免维护的情况下长期连续稳定的运行。

系统采用PLC控制技术对摄像机和镜头部分的伸进退出进行自动控制，在系统电源、压缩空气供应等出现问题以及探头罩内温度超出范围时均可自动将机构退出炉膛，对设备起到自动保护的作用。

主要技术特点如下：

性能指标：
　　　　　　型号　　　　　　
摘要　　　
 QA－FL790内窥式高温工业电视设备技术参数

产品特点
 适用于炉壁厚度在600mm左右炉型，观察视角范围广

使用环境温度
 炉内温度
 ≦2000℃

控制系统
 ≦70℃

自动退出装置
 自动退出功能
 停电、停气、超温时有探头能自动退离炉膛（实现停电退出需要加UPS电源）

退出装置行程
 520mm

手动伸进退出功能
 有

控制装置
 PLC可编程控制
 8个输入量，6个输出量

两级控制
 可实现现场中控两地操作

供电要求
 供电电压
 AC220V±10%

供电频率
 50Hz

供气要求
 压缩空气入口压力
 0.2~0.7MPa

压缩空气入口温度
 ≦35℃

压缩空气最小流量
 0.1~0.4M3/min

图象指标
 分辨率
 480线

信噪比
 42db

视 场 角
 随机配置
 17°-81C°

电缆配置
 电源电缆
 AVV3×1

视频电缆
 SYV-75-5

控制电缆
 AVPV6×0.5

基板用冷却水要求
 流量
 0.2M3/h

涡旋冷管
 压缩空气入口大于0.35MP时，压缩空气出口温差为23度

安装距离
 控制装置到自动退出装置最远为10M，中心控制到现场最远为250M。
