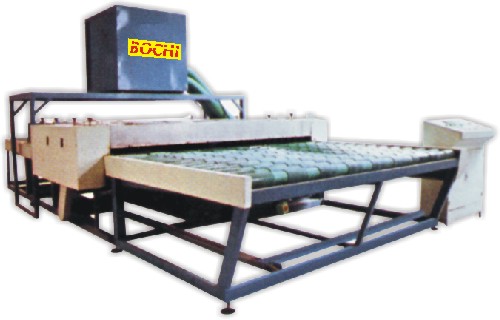

一、 WD2500-3A型玻璃清洗干燥机简介
结构特点
本机主要用于清洗3~25mm 平板玻璃,采用水平卧式结构。平板玻璃放置在传送辊上,经过进料段、辊刷清洗段、干燥段到达出料检查,整体框架由可调整高度的地脚支撑,可作水平调整。
1、 进料段:外型尺寸:1790×3150×900 ㎜
主要材料:8#槽钢,轴承座,Φ94天然橡胶硫化辊(此橡胶辊为全国最粗,钢度好,重压不变形),主要特点:进料段安装有接水盘,装满水后传送辊可以清洗,。
2、 滚刷清洗段:外形尺寸:2070×3250×1420 ㎜
主要材料:配有3对直径180㎜滚刷,6对喷水管,毛刷辊上下分开,各自用电机皮带传动。上清洗段可整体电动升降,最大升程为380㎜,数字显示。配有不锈钢接水盘,夹送辊,二个不锈钢水箱,2台管道水泵,水循环使用,机架8#槽,轴承座,接触水部件用不锈钢材料。
滚刷段水箱尺寸:1800×800×500 ㎜
3、 干燥区:外形尺寸:1770×3150×1400 ㎜
主要材料:机架8#槽,轴承座,三对高效冷热风刀,风刀风源由二台11KW和高压鼓风机供应,第一道冷风(直风刀),第二道冷风(直风刀),第三道热风(大斜角风刀);
玻璃由滚道传送出来,干燥段四周铺海绵,风箱由A3钢板及削音棉做成,整体用大风管联接干燥段,外罩用A3钢板制作;
4、 出料段:外形尺寸:1790×3150×900 ㎜
主要材料:8#槽钢,轴承座,Φ94天然橡胶硫化辊
5、 其它:
整机传送采用1.5KW变频调速电机;
整机采用齿轮传送,每个辊子都装有齿轮(齿轮传送更加平稳)。热风温度可按需要事先设定。机器操作简单、方便,由一个控制柜集中控制;
整机两边都有安全护罩,护罩采用烤漆;
主要技术参数
玻璃最大宽度 2500 ㎜
清洗最大厚度 3~25 ㎜
流化辊直径 Φ94 ㎜
清洗干燥辊距 Φ130 ㎜
辊刷直径 Φ180 ㎜
辊刷数量 3 对
水泵功率 0.55 kw
进料出料辊距 Φ160 ㎜
上清洗段最大升程 380 ㎜
装机总功率 32 kw
工作速度 0.5~6.6 m∕min
重 量 5200 ㎏
加工最小玻璃尺寸 500×500 ㎜
