随着玻璃在建筑行业使用范围的不断扩大，建筑玻璃颜料的装饰领域也在不断扩大。而随着绿色环
保在建筑和家居装饰中要求的不断提高，特别是随着欧盟有关限制电子电气设备中使用有害物质的
法规ROHS标准生效日期的不断临近，无铅建筑玻璃颜料的装饰已是大势所趋。
钢化用无铅玻璃颜料19系列

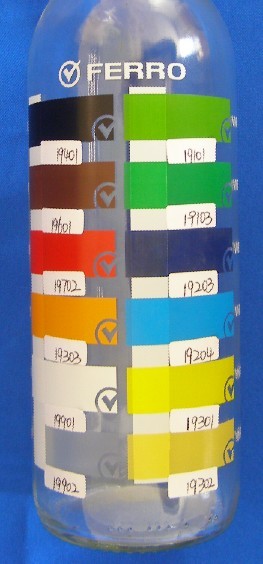

一、产品目录
  品名  颜色  品名  颜色  品名  颜色
  19001  透明  19302  镨黄  19903  白色
  19101  黄绿色  19303  桔红色  19402  黑色
  19102  深绿色  19401  黑色  19905  白色
  19103  绿色  19601  棕色  19404  黑色
  19201  水蓝色  19701  深红色  19104  深绿色
  19202  蓝色  19702  大红色
  19203  宝蓝色  19901  纯白色
  19301  镉黄  19902  蒙砂白
二、操作方法
（1）网版印刷建议使用下列网目：
间接印刷（花纸）        61-90threads/cm polyester(155-230mesh/inch)
          VA 70-100steel(180-270mesh/inch)
直接印刷    44-70threads/cm polyester(110-180mesh/inch)
          VA 70-100steel(180-270mesh/inch)
（2）喷涂用料：所有颜料可藉著高速搅拌器和球磨机来分散，可藉著适当的稀释剂来调整浆料浓度
三、调配比例
操作方式    印油或溶剂    比例（对100份颜料的重量比）
手绘    81003    40-50
    天那水    10-20
喷涂（水性）    水    10-20
    80001    30
    酒精    10-20
喷涂（油性）    天那水    20-30
    81003    30
直接印刷    81003    45-50
间接印刷       81006    45-50
    胶膜83880
四、用红外线干燥印油，建议网版用77-120T
五、烧烤温度：630-680℃
六、性能
耐化学腐蚀性:此系列玻璃颜料有很高的耐化学腐蚀性.
酸试:依据标准DIN51031(4%醋酸溶液,24小时,22±2℃),与  装饰面有关,铅,镉溶出量:小于1mg/dm2
碱试:9%腐蚀性苏打溶液和1%磷酸钠溶液,16小时,88±2℃),与  装饰面有关,损失量小于1。2501mg/dm2
