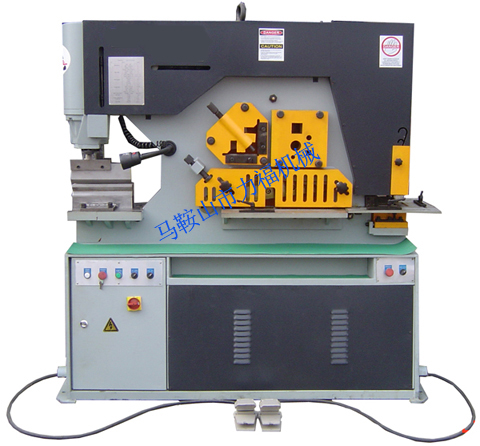

Q35Y系列多功能液压联合冲剪机是集多种功能于一体的钣金及型材加工设备，广泛用于钢结构加工生产，高压电线塔，电信塔，路灯，广告，货架，电梯，通风管道等民用设施的生产企业；并能用于大型钢构桥梁，军工，航天等高要求，高精度等生产建设该机器采用液压传动，是目前国内联合冲剪机最新产品，能对板材、方钢、圆钢、角钢、槽钢、工字钢进行剪切、冲孔、模剪，并配备剪切挡料装置。
 特别设计的剥料板,透视良好,安全设计,易于冲孔作业. 模具快速拆换系统,可大大节省更换冲头的时间并保持其精度. 备有各式各样的冲孔模具,以配合各种不同的需求可抽换式的剥料器挡板,适合各种尺寸的冲孔. 下刀板有四面剪切刀面可更换使用. 机器无须进行任何水平调试，摆放就位后即可使用，可选配CNC控制系统以增加自动化冲孔,及剪切效率。
可对扁铁之缘部做对接剪切，两件式之工作板,附有刻度尺与定位块,便于作业. 机器采用欧洲顶尖加工技术，机架整机焊接而成，经高温淬火处理，使机架具备高钢性，高强度；刀具经特殊真空高温处理，以延长其使用寿命。特殊曲线设计之上刀板,使剪切件之扭曲变形降至最低， 为平板,角铁等之最理想,方便对接剪角工作，附有电器互锁之安全护盖,安全好用，本工作站可更换特制之刀具,以剪切槽钢,H型钢及各种型钢等.
型号  Q35Y-16  Q35Y-20  Q35Y-25  Q35Y-30
冲压力(吨)  55  75  110  140
可剪最大板厚(毫米)  16  20  25  30
板料强度(牛顿/平方毫米)  ≤450  ≤450  ≤450  ≤450
剪切角(度)  7  8  8  8
一次行程剪板尺寸(厚×宽)(毫米)  16×250
8×400  20×330
10×480  25×330
16×600  30×355
20×600
滑块行程  80  80  80  80
行程次数(次／分)  8  8  6  6
喉口深度(毫米)  300  355  400  600
冲孔厚度(毫米)  16  20  25  26
最大冲孔直径(毫米)  25  30  35  38
主电机功率(千瓦)  4  5.5  7.5  11
外形尺寸(长×宽×高)毫米  1640×730×1770  1640×800×1900  2355×960×2090  2680×1040×2300
机器重量(公斤)  1600  2000  4800  6800
工字钢、槽钢，则需特殊订货
型钢种类  圆钢  方钢  等边角钢  Ｔ型钢  工形钢  槽钢
      90度剪切  45度剪切  90度剪切  45度剪切
断　面






Q35Y-16  45  40×40  125×125×12  70×70×8  120×120×12  60×60×8  126×74×5  126×53×5.5
Q35Y-20  50  50×50  140×140×12  70×70×10  140×140×12  70×70×10  160×86×6  160×60×6.5
Q35Y-25  60  50×50  160×160×14  80×80×7  160×160×14  80×80×10  200×102×9  200×75×9
Q35Y-30  65  55×55  180×180×16  80×80×10  180×180×16  80×80×10  280×124×10.5  280×86×11.5
Q35-16  45  40×40  125×125×12  100×100×10  125×125×12  100×100×10  180×94×6.5  180×68×7
QA34-25  65  55×55  150×150×18  110×110×14  150×150×18  110×110×14  300×126×9  300×85×7.5
