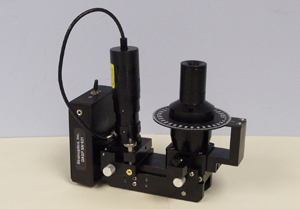

GASP® 玻璃表面应力仪

测量经热度处理的玻璃表面应力。

GASP应力测试仪由美国材料实验学会推荐，符合欧洲EN12150-2标准的。是测试经处理后的玻璃表面应力，并方便携带的一种仪器。也可用于确认焖火玻璃的残余应力，以便测试安全玻璃生产商的火炉装置安全问题。

GSAP是测试平的或轻度弯曲处理的玻璃表面应力的仪器。此仪器配有激光源，充电电池并能提供最宽敞的测量空间，可达25000 psi(180MPa)。

GASP是一种专业测量仪器，配有包装盒，整套说明书，实践样品及所有附件。

还提供测试仪器的标度盘及测量玻璃侧面的UV灯供选择。

l       非破坏性的装置

l       容易操作

l       符合所有行业所需规格

l       测试平的及弯曲玻璃表面应力

测量产品如下：

退火玻璃：确保玻璃是否适当退火，适当的切割磨具。

半钢化-钢化玻璃：满足产品的强度要求

安全玻璃：验证钢化炉配置是否达到期望的要求，或玻璃的碎片尺寸是否合格等。这些参数与表面应力直接相关。

 可以按照产品的不同规格设置表面应力级别，如ASTM C1048或其他标准。ASTM C1279标准：具体衡量热处理或退火玻璃表面应力和边缘应力。

 GASP有以下两个基本型：

l        GASP 测表面应力

l        GES-100 测边缘应力

GASP普通型主要测量平面玻璃，也可测轻微曲度或弯曲半径大于20IN（500MM）的玻璃产品。

 GASP-CS 推荐测量弯曲玻璃，弧度半径大于8IN（200MM）。GASP-CS与玻璃表面有个很短的接触长度。随机配有固定杆，使仪器很适中的固定在弯曲玻璃上。

 这两款GASP均可安装光纤或激光光源，使得测量仪达到最大的测量范围（25000PSI/180MPA）。为了便于携带，激光灯的电源是电池组。

 GASP与GASP-CS随机配备的标准型测量楔具。对于小应力的产品来说，如退火玻璃，挡风玻璃，电视显示屏，高敏感度测量楔具是更好的选择。这两款楔具是通用的，适用于同一款机器。

 所有GASP仪器均配备以下配件：

l        仪器安装手册

l        标准型"QUARTZ"测量楔具

l        包装箱

l        直流电源/115V 直流在装填器

l        220V 50HZ 适配器

l        电池（仅供带激光灯仪器）

l        校准图表及手册

l        测试样品

 按照客户要求：高精度楔具可以替代一般标准楔具，不需另加费用。



 玻璃领域应用

 钢化玻璃

 钢化玻璃的应力是在加热过程和熄火过程产生的，即在玻璃表面形成压缩应力层。即使是轻度微风产生的力，温度的变化，撞击或其他的方式都会造成张力的偏移。ASTM C1048和其他标准规定最小的玻璃平面压缩值，定义为全钢化玻璃。然而更高表面压缩即能确保玻璃强度，在处理过程中仍会产生一定的张力，如下图所示，这些残余应力也必须加以控制。如果残余应力值太高，即玻璃内含有某种杂质或缺陷，玻璃就会轻易的破碎。


 安全玻璃

 安全玻璃很硬，加上注入很多小碎片。安全玻璃的表面应力至少要超过15000PSI（100MPA）.原始方法打碎玻璃的测量，可以测出单位面积内微粒的数量或最大碎片的重量参数。但是这种原始测量不精确且是破坏性的，很可能会导致很大的生产损失。全钢化玻璃，众所周知的自然破碎现象，更可能会导致损失。为了使熔化炉达到标准，符合客户要求，不产生次于或优于某应力的现象，GASP能够完成所有这些要求。

 半钢化玻璃

 半钢化玻璃的硬度大约二倍于退火玻璃，但不像安全玻璃由小碎片组成。半钢化玻璃一般不会自然破碎，所以表面应力范围很小，一般按照ASTM C1048和相关标准规定。原始破坏性测量方法已不能接受，因为玻璃片形状不规则，体积也太大。GASP测量半钢化玻璃完全可以满足ASTM C1048标准。

 附件

 在玻璃表面（GASP测量处）涂上机器附带的液体溶液。随机配有1盎司的液体溶液。可以随时充入或重新订购。


 GASP必须要测量浮法玻璃的黑边。随机提供的紫外灯即能辨认黑边面。

GASP的配件包括测量楔具，激光光源置换设备，棱镜等其他配件。

玻璃参数

GASP适合于测量浮法玻璃的黑边面，折射率大约在1.52。对于TV 屏，碰硅酸或其他玻璃，需要定做相应参数的棱镜。

 VIDEO-GASP

 这是一种相对理想化的检测仪，即VIDEO-GASP装置，配微型CCD照相机，影像适配器转接环，黑白图像的监控器。测量方法大致相同，监视器会显示相应条纹图。VIDEO装置可单独配给已经购买GASP的客户。


  操作守则：

 GASP基于一种光弹性测量原理，通过光穿过玻璃表面来换算。如下图所示：操作员滴一滴测试溶剂在玻璃上，确保光学接触。GASP置于液体上，穿过棱镜的光与玻璃表面形成一临界角。

 光源沿着玻璃表面在临界角处浮现出来，介入光弹延迟系统的表面应力开始直线型增加按照路径1，路径2. 水晶楔具补偿器安装在光源出口处。在测试中，△R 从1变为2，即随着产生了倾斜角。通过GASP的目镜可以观测到，也出现与角度相关的十字准线。角度很容易被读出，即可换算处应力值。参考随机的角度应力换算表，角度越大，应力值越大。
